SPD9500A卫星授时远程核相仪
时间: 2026-04-25 15:37 浏览次数：
SPD9500A 卫星授时远程核相仪，北斗 / GPS 双模授时，适配 10V-500kV 全电压，远程核相可达 5000 米，集核相、验电、相序、频率检测于一体，彩屏语音播报，适用于变电站、线路并网、检修
SPD9500A 卫星授时远程核相仪
产品说明书
SPD9500A 卫星授时远程核相仪，北斗 / GPS 双模授时，适配 10V-500kV 全电压，远程核相可达 5000 米，集核相、验电、相序、频率检测于一体，彩屏语音播报，适用于变电站、线路并网、检修等电力场景。
二、产品细节图

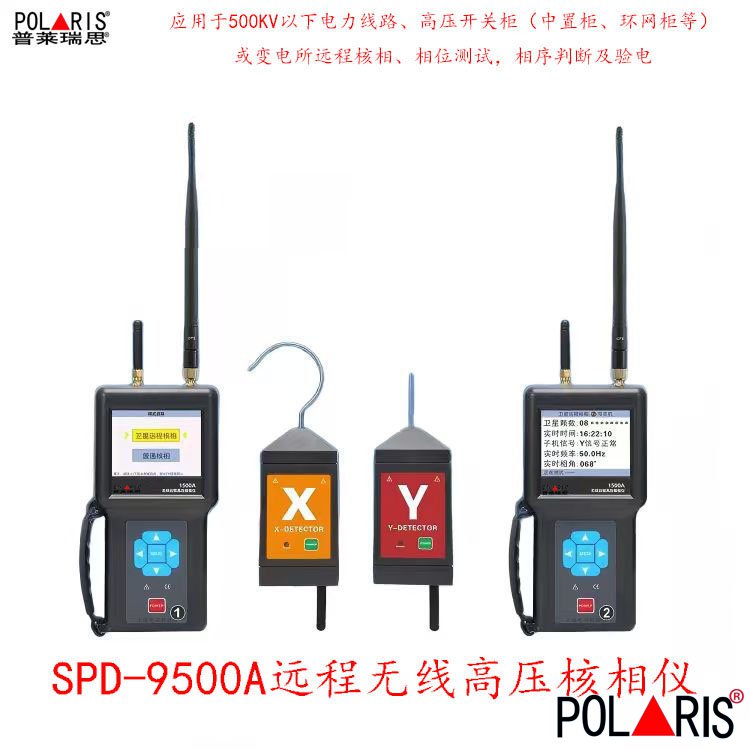

1.整机组成：主机（接收器）1 台、X 探测器（黄）1 台、Y 探测器（红）1 台、伸缩绝缘杆 2 根、探钩 / 探针、充电线、自校线、工具包、合格证、说明书2.主机细节：3.5 寸彩屏、卫星 / 无线双天线、充电接口、功能按键（电源、确认、存储、翻页）、语音喇叭、电池仓（3.7V 2600mAh 锂电池）
3.探测器细节：电源开关、指示灯、蜂鸣器、探钩 / 探针接口、充电口、绝缘杆连接座、内置 3.7V 1000mAh 锂电池
4.绝缘杆配件：环氧玻璃纤维伸缩绝缘杆，拉伸总长 4.5m，耐压 AC 550kV，防滑握柄、快速锁紧结构
三、产品性能
1.双模卫星授时：内置北斗 + GPS 双模授时模块，授时精度≤20ns，时间同步精准，解决长距离、跨区域、无信号场景核相难题2.超远核相距离：普通无线模式传输≤1600m；卫星授时模式不受距离限制，最远可达 500km，满足跨变电站、长线路核相需求
3.宽电压适配：支持 10V 550kV 全电压等级，接触式（≤110kV 裸线）、非接触感应式（>110kV，靠近导线 5 20cm）双模式，安全可靠
4.多功能一体化：核相、验电、相位、频率、相序、变压器组别判断，一机多用，减少设备携带、提升作业效率
5.直观显示与提示：3.5 寸彩屏同屏显示相位差、频率、相序、向量图；语音播报 “X 信号正常、Y 信号正常、同相、异相”，操作便捷、结果清晰
6.数据存储与管理：可存储 200 组测试数据，掉电不丢失，支持 USB 导出、生成测试报告，便于追溯与归档
7.续航稳定：主机 / 探测器均采用可充电锂电池，单次充满连续工作≥8 小时，支持 USB 快充，适配野外作业
8.安全防护：绝缘等级达标、防电磁干扰、高低压提示、自动关机（15 分钟无操作），保障人员与设备安全
四、产品用材
1.主机外壳：高强度 ABS 工程塑料，抗冲击、耐老化、绝缘性能好，适应户外复杂环境2.探测器外壳：阻燃绝缘 PC 材质，耐高温、抗腐蚀，保障高压作业绝缘安全
3.绝缘杆：环氧玻璃纤维复合材料，机械强度高、绝缘性能优异、重量轻，耐压 AC 550kV，符合电力安全标准
4.探测探头：铜合金导电芯 + 绝缘护套，接触导电稳定、绝缘防护到位，适配接触 / 非接触两种核相方式
5.内部电路：工业级元器件，抗电磁干扰、稳定性强，保障信号传输与测量精准
五、技术参数表（精准规范）
表格| 参数项目 | 规格指标 |
| 产品型号 | SPD9500A |
| 核相电压范围 | AC 10V～550kV |
| 卫星授时精度 | ≤20ns（北斗 + GPS 双模） |
| 相位测量范围 | 0.0°～360.0° |
| 相位测量精度 | 卫星模式≤±5°；普通模式≤±10°；分辨率 1° |
| 频率测量范围 | 45.0Hz～65.0Hz；精度≤±2Hz；分辨率 0.1Hz |
| 无线传输距离 | 普通模式≤1600m；卫星授时模式≤500km |
| 无线频率 | 433MHz |
| 显示屏幕 | 3.5 英寸彩色 LCD，向量图 + 数字同步显示 |
| 数据存储 | 200 组，掉电保持，USB 导出 |
| 工作电源 | 主机：DC3.7V 2600mAh 锂电池；探测器：DC3.7V 1000mAh 锂电池 |
| 连续工作时间 | ≥8 小时（满电） |
| 绝缘杆参数 | 伸缩长度 1.2m～4.5m，耐压 AC 550kV |
| 工作环境 | 温度 10℃～+50℃；湿度≤85% RH（无凝露） |
| 防护等级 | IP54（防尘、防溅水） |
六、产品型号
标准型号：SPD9500A（卫星授时远程高压核相仪，标配全套配件）型号说明：S 卫星授时、P 相位核相、D 电力专用、9500 远程距离等级、A 标准版
七、包装规格
1.标准包装：高强度防水防震仪器箱 / 工具包，内置缓冲海绵，分类固定主机、探测器、绝缘杆、配件，便于携带与运输2.装箱清单：主机 ×1、X 探测器 ×1、Y 探测器 ×1、伸缩绝缘杆 ×2、探钩 ×2、探针 ×2、USB 充电线 ×2、自校线 ×1、说明书 ×1、合格证 ×1、保修卡 ×1
八、5 大核心应用领域
1.电力输配电线路：新建线路、改造线路、跨区域长距离线路并网前核相，保障相位一致、避免并网故障2.变电站运维检修：变电站母线、变压器、开关柜、环网柜核相、相位校验、相序检测，保障二次回路与一次系统同步
3.高压开关柜检测：中置柜、环网柜、电缆分支箱内部核相、验电，无需停电、安全高效
4.电力抢修与应急：故障线路、灾后复电快速核相、验电，缩短抢修时间、快速恢复供电
5.工矿企业供电系统：企业变电站、自备电厂、大型配电系统核相、相序检测，保障内部供电稳定、设备安全运行
九、主要用途
1.高压 / 低压线路、变电站、开关柜的相位核对、同相 / 异相判断2.线路验电、电压等级提示、有无电检测
3.三相线路相序（正序 / 逆序）判断
4.电力系统频率测量（45 65Hz）
5.变压器组别、接线方式校验、二次回路相位核对
6.跨区域、长距离、地下室 / 矿井等无信号场景精准核相
十、详细信息 & 详细介绍
1.SPD9500A 是专为电力系统设计的卫星授时远程高压核相仪，采用北斗 + GPS 双模卫星授时技术，突破传统无线核相距离限制，实现超远距离、高精度、高安全性核相作业。设备由主机、X/Y 探测器、绝缘杆及配件组成，主机负责信号接收、数据处理、显示与语音提示；X/Y 探测器负责采集线路电场 / 电压信号，通过无线传输至主机；卫星授时模块为两台探测器提供统一时间基准，确保相位测量精准同步，不受距离、地形、电磁干扰影响。2.操作流程：户外空旷处开机搜星，获取卫星授时信号；将探测器连接绝缘杆，按电压等级选择接触 / 非接触方式挂接 / 靠近被测线路；主机实时显示相位差、频率、相序、向量图，语音播报结果；测试数据自动存储，可导出归档。设备兼顾安全、精准、便捷，适用于 10V 550kV 全电压等级，广泛应用于电力建设、运维、检修、并网等场景，有效提升核相作业效率、降低安全风险、保障电力系统稳定运行。
十一、卫星授时核相仪衍生词
卫星授时核相仪、远程无线核相仪、高压核相仪、北斗 GPS 核相仪、550kV 核相仪、长距离核相仪、变电站核相仪、开关柜核相仪、电力核相器、相位检测仪、验电核相一体机、无线高压核相器、跨站核相仪、非接触核相仪十二、售后服务
1.质保期限：产品自出厂之日起，质保 1 年（非人为损坏、正常使用下免费维修 / 更换）2.终身维护：质保期外提供成本价维修、技术支持、配件供应
3.技术服务：免费提供操作培训、技术咨询、使用指导，协助解决现场应用问题
4.维修流程：故障设备寄回 / 上门检测，24 小时内响应、72 小时内完成维修并返回
5.退换规则：产品质量问题，7 天内可退、15 天内可换（外观完好、配件齐全）
十三、常规问题
Q1：SPD9500A 与普通无线核相仪的核心区别？
A：核心区别是卫星授时同步。普通核相仪依赖本地无线同步，距离有限（≤几百米）、易受干扰；SPD9500A 采用北斗 + GPS 授时，时间同步≤20ns，核相距离可达 500km，可跨区域、地下室、无信号场景精准核相，精度更高、适用场景更广。Q2：不同电压等级如何选择核相方式？
A：≤110kV 裸导线：可接触式核相（探钩挂接导线）；>110kV 高压线路：必须非接触感应核相（探针靠近导线 5 20cm，不接触导线），保障操作安全。Q3：无卫星信号（地下室、矿井）能否使用？
A：可以。先在户外空旷处完成搜星授时、时间同步，再带入无信号区域作业，已同步的授时数据可支持持续核相，满足封闭空间核相需求。Q4：设备续航与充电方式？
A：主机 / 探测器均为锂电池，满电连续工作≥8 小时；支持 USB C 接口快充，可使用充电宝、车载电源充电，适配野外无市电场景。Q5：数据如何导出与保存？
A：设备内置存储 200 组数据，掉电不丢失；通过 USB 线连接电脑，导出相位、频率、相序等数据，生成测试报告，便于存档与追溯。十四、基础信息
json{
"@context": "https://schema.org",
"@type": "Product",
"name": "SPD9500A卫星授时远程高压核相仪",
"model": "SPD9500A",
"description": "北斗+GPS双模卫星授时、超远距离无线高压核相设备，集验电、核相、相位/频率/相序检测、变压器组别判断于一体，适用于10V 550kV电力系统，安全高效、精准稳定",
"image": [
"产品整机图.jpg",
"主机正面图.jpg",
"X/Y探测器图.jpg",
"绝缘杆配件图.jpg",
"包装清单图.jpg"
],
"material": "主机外壳：高强度ABS工程塑料；探测器外壳：绝缘阻燃PC；绝缘杆：环氧玻璃纤维；探头：铜合金+绝缘护套",
"applicationSubCategory": ["电力输配电","变电站运维","开关柜检测","线路检修","电力并网"],
"additionalProperty": [
{"name":"核相电压","value":"10V 550kV AC"},
{"name":"卫星授时精度","value":"≤20ns"},
{"name":"无线传输距离","value":"普通模式≤1600m；卫星授时模式≤500km"},
{"name":"相位精度","value":"≤±5°(卫星模式)、≤±10°(普通模式)"},
{"name":"显示","value":"3.5英寸彩色LCD屏、向量图+数字+语音提示"}
]}
