SPD9500A远程无线高压核相仪

一．简介

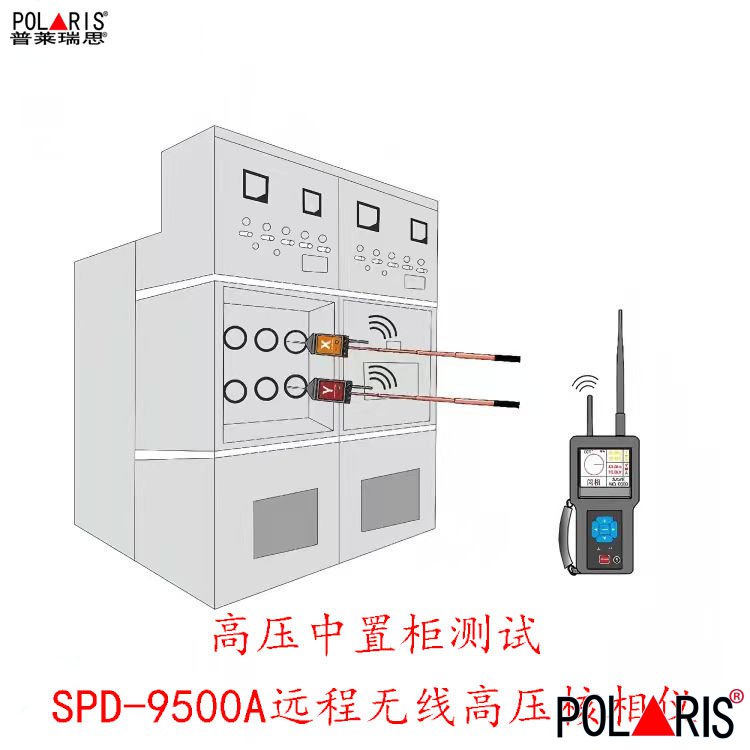

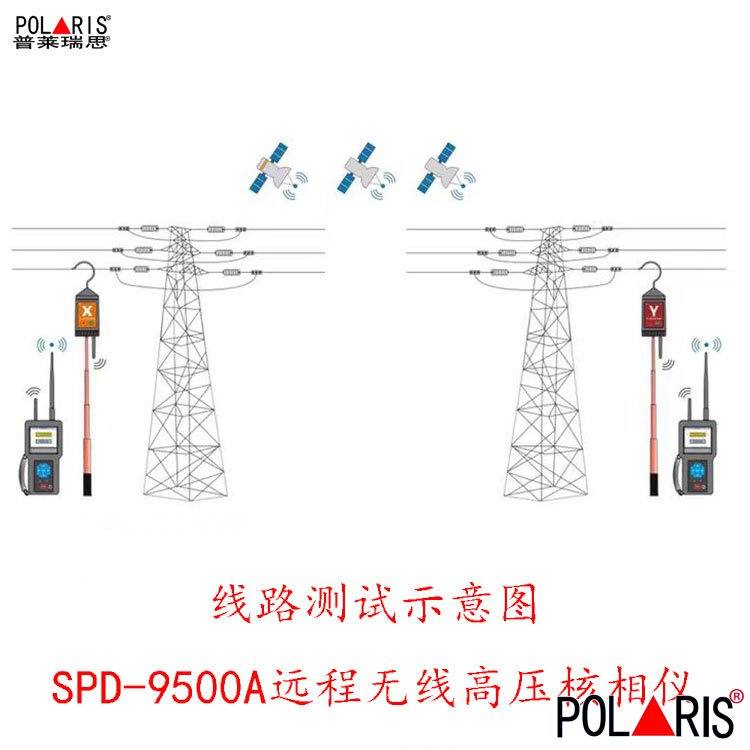

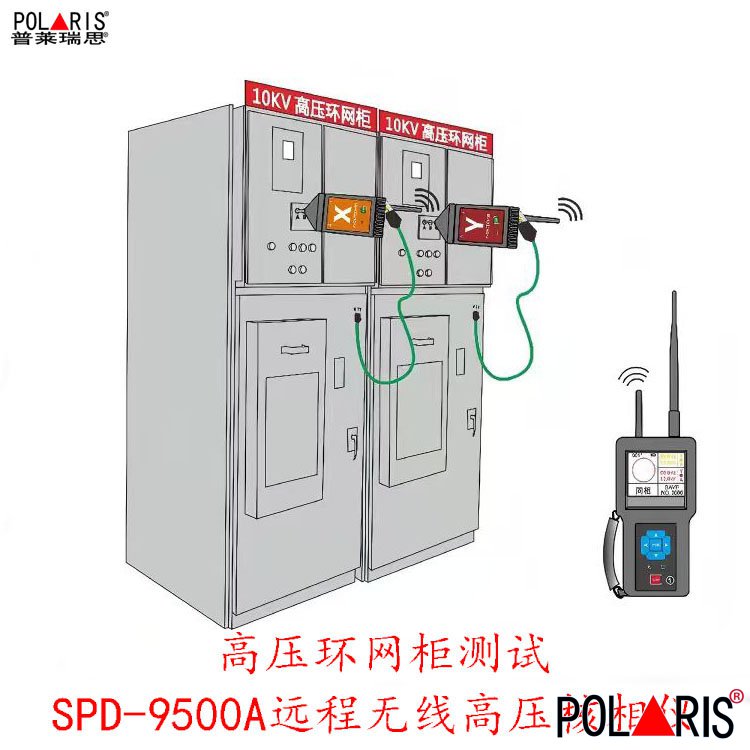

SPD9500A远程无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）远距离核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V~500kV电压自动核相，操作简易，省时快捷。本核相仪采用卫星授时技术，实现远距离核相、地下室核相、矿井下核相，授时精度小于20nS，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。普通核相距离200米（在空旷场所），卫星核相距离3000米。本核相仪可用于远程核相、普通核相，还具有测试相位、频率、相序、变压器组别判断等功能，以及验电及线路电压显示功能。当线路电压超过35kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，**快速。

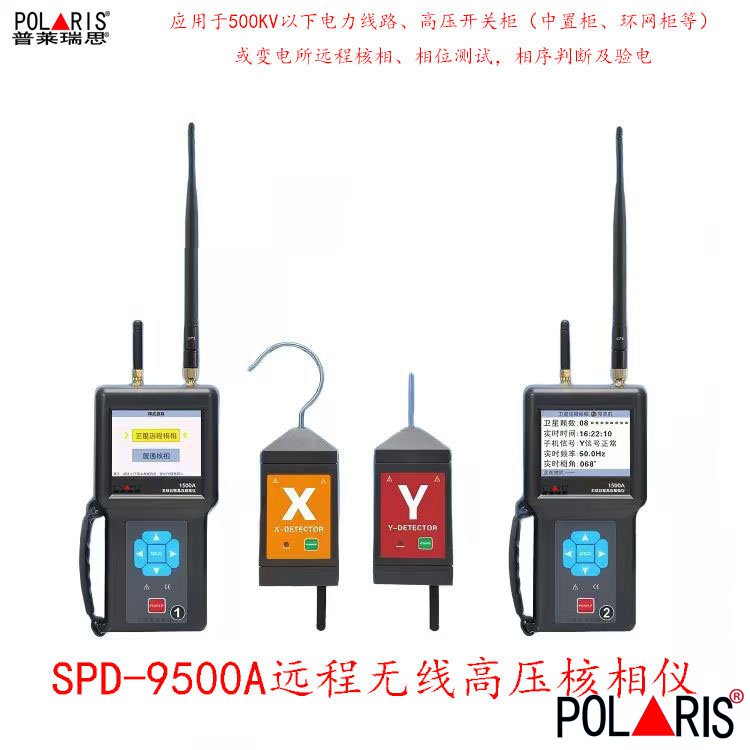

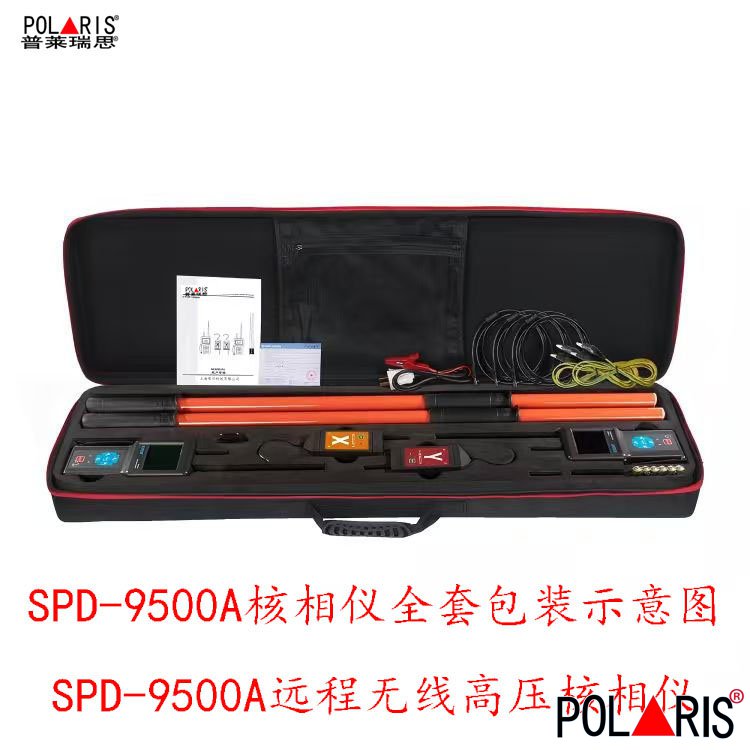

SPD9500A远程无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

二．技术参数

核相作业需按照【国家电网公司电力**工作规程】中有关带电作业的相关要求执行，核相作业应在晴好天气下进行。核相作业时，操作人员应戴绝缘手套，人身与带电体的有效距离及绝缘杆有效绝缘长度要求。详见下表：
人身与带电体的有效距离

三．技术规格
