SPD9500B 卫星授时远程核相仪，采用卫星精准授时，支持500km 超远核相、200m 近距离核相，适配 10V-500kV 全电压，集核相、验电、相序 / 频率检测于一体，彩屏语音播报，适用于变电站、线
SPD9500B 远程核相仪说明书
一、产品概述
SPD9500B 是卫星授时 + 无线传输双模式高压核相仪，适用于 10V～500kV 电力线路、开关柜（中置柜 / 环网柜）、变电所，实现远程卫星核相（最远 500km）、近距离普通核相（200m）、相位 / 频率 / 相序测试、验电、电压等级显示，授时精度＜20nS，核相精准、操作安全。核心组成
2 台主机、4 个探测器（X/Y 各 2）、4 根伸缩绝缘杆、探钩 / 探针、环网柜测试线、充电线、电源适配器、工具包、监测软件。二、技术参数（核心）
表格| 项目 | 参数 |
| 核相电压 | AC 10V～500kV |
| 核相距离 | 卫星远程：500km；普通近距离：200m（空旷） |
| 授时精度 | ＜20nS |
| 相位量程 | 0°～360°，精度≤±10°，分辨率 1° |
| 频率量程 | 45.0Hz～65.0Hz，精度≤±2Hz，分辨率 0.1Hz |
| 相别判定 | 同相：-20°～+20°；异相：100°～140°、220°～260° |
| 核相方式 | ≤110kV：接触 / 非接触；＞110kV：必须非接触（仅感应电场） |
| 电源 | 主机：3.7V/2600mAh 锂电池；探测器：3.7V/1000mAh 锂电池 |
| 数据存储 | 200 组（掉电不丢失） |
| 自动关机 | 普通模式 15 分钟；卫星模式 45 分钟无操作自动关机 |
| 搜星 | 首次约 2 分钟；热启动约 1 秒；无卫星可维持核相 1 小时 |
| 绝缘杆 | 总长约 4.3m，耐压 AC220kV/rms |
| 工作环境 | -10℃～40℃，湿度≤80% RH |
三、面板与按键说明（主机）
· 1.POWER：电源开 / 关，长按 3 秒开机 / 关机· 2.MENU：菜单 / 数据存储 / 查阅；长按进入设置
· 3.↑/↓/←/→：模式切换、数据翻阅、参数设置
· 4.HOLD：数据保持 / 解除

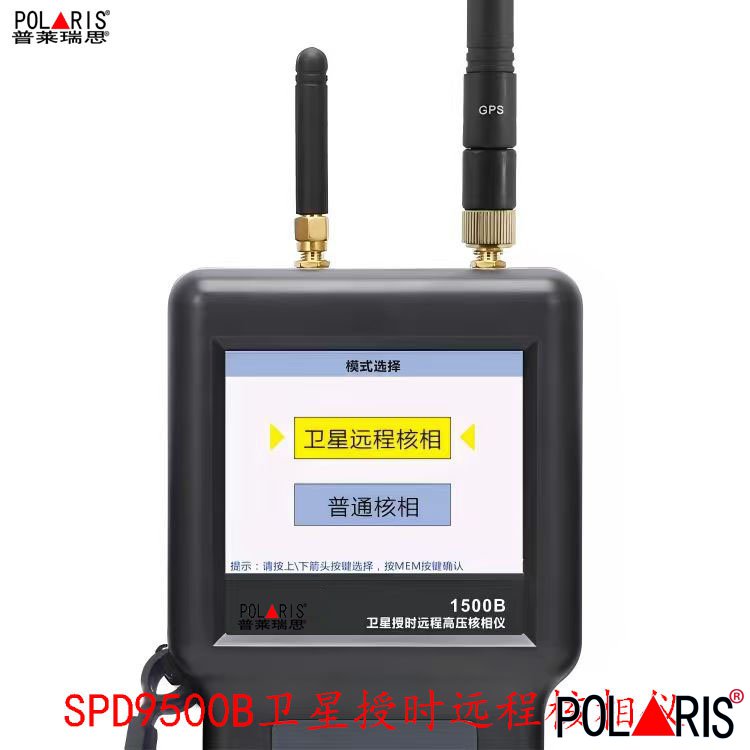

· 5.显示：3.5 寸彩屏，同屏显示相位、频率、相序、向量图、卫星信号、电量、核相结果。
· 6.语音提示：X 信号正常、Y 信号正常、同相、异相、正相序 / 逆相序。
四、操作步骤
（一）开机与充电
充电：主机 / 探测器用专用充电线，充电时红灯亮、充满绿灯亮；探测器指示灯快速闪烁 = 低电需充电。开机：长按主机 POWER 3 秒，自检完成进入待机；探测器长按开机，绿灯闪烁 = 正常工作。
搜星（卫星模式必备）：开阔地静止 1–2 分钟，等待≥4 颗卫星，显示时间戳、搜星完成（室内 / 地下室可先室外搜星，无卫星可维持 1 小时核相）。
（二）两种核相模式操作
1. 近距离普通核相（≤200m，无卫星）

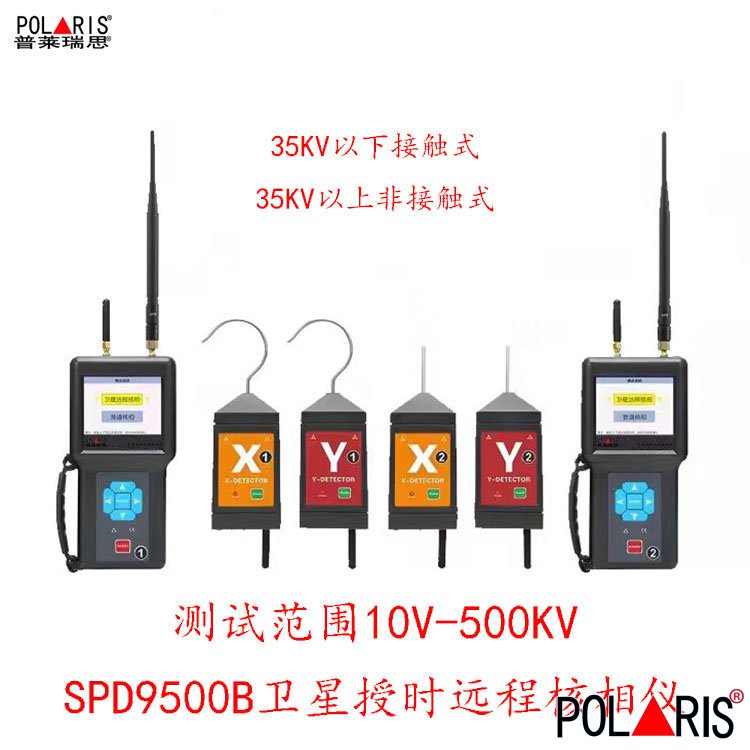

组装：探测器 X/Y 分别旋紧在绝缘杆顶端，安装探钩（接触）或探针（非接触 / 环网柜）。模式：主机切换至普通核相模式，天线展开。
验电 + 核相：
接触式（≤110kV）：探钩直接挂接导线，主机显示电压、相位、频率、语音提示。
非接触式（≥10kV，＞110kV 强制）：探钩 / 探针靠近导线绝缘层（不接触），感应电场核相。

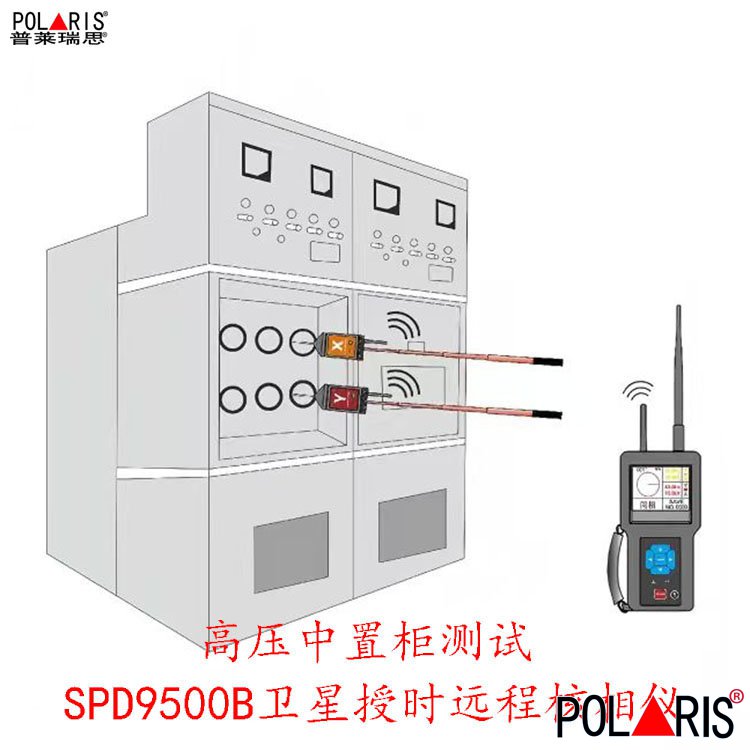

环网柜：用专用测试线连接探测器与柜内测试点。
判定：相位差 **-20°～+20°= 同相 **；100°～140°/220°～260°= 异相；语音同步播报。
存储：按 MENU 存储当前数据，最多 200 组；可 USB 上传电脑、查阅 / 打印。

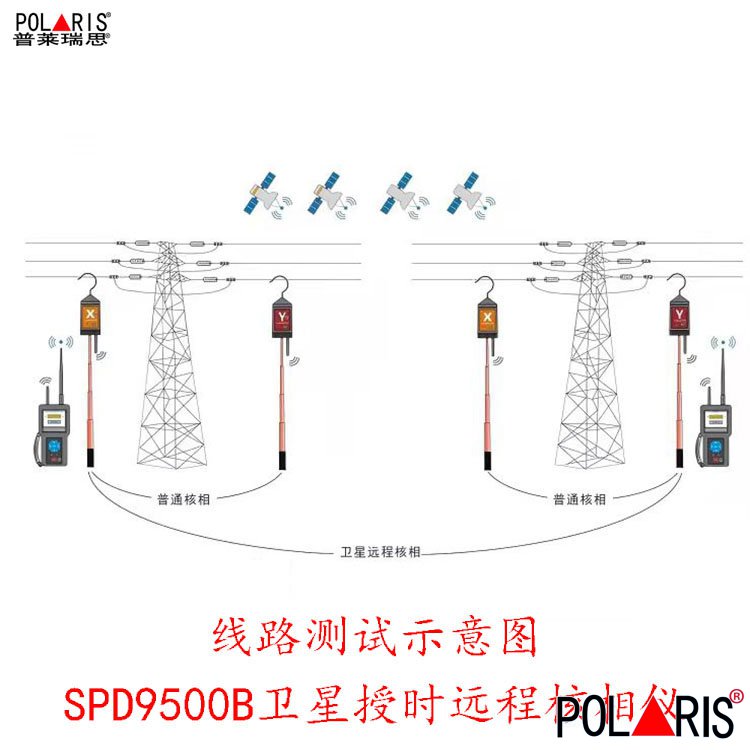

2. 卫星远程核相（≤500km，两地同步）
准备：两地各 1 台主机、各 1 个 X/Y 探测器，均开机、完成卫星搜星（统一时间戳）。测试：两地分别将 X/Y 探测器挂接对应线路，同步采集相位数据（每 10 秒 1 组，记录 6 组）。
比对：远程沟通相同时间戳数据，相位差 **≤20°= 同相 **，＞20°= 异相。
优势：不受距离、地形限制，地下室 / 矿井 / 室内均可使用。
（三）相序测试
同时接入 A/B/C 三相，主机显示向量图，语音播报正相序 / 逆相序，判断三相接线正确性。五、安全规范（必须遵守）
1.作业人员必须持证、戴绝缘手套、穿绝缘靴、使用合格绝缘杆，严格执行高压作业规程。2.电压＞110kV，严禁接触导线，仅非接触感应核相；10–110kV 优先非接触，确保安全。
3.绝缘杆使用前检查无破损、裂纹，拉伸到位、连接牢固；禁止超电压、超距离使用。
4.雷雨、大雾、强电磁干扰环境，禁止使用。
5.探测器 / 主机禁止拆解、浸水、高温暴晒。
六、故障排查
1.无信号 / 搜星失败：开阔地、避开遮挡，重启搜星；检查天线、电量、无线干扰（433MHz）。2.相位不准：核对卫星授时、探测器 X/Y 标识、接线 / 接触良好、避开强干扰源。
3.低电 / 关机：及时充电；探测器绿灯快闪 = 低电。
4.语音异常：重启主机，恢复出厂设置。
七、维护与保养
1.用干布清洁外壳，禁止用溶剂、水冲洗。2.长期不用：充满电，每 3 个月补电一次，存放于干燥、阴凉处。
3.绝缘杆定期做耐压试验，确保绝缘性能。
4.数据：及时上传备份，避免丢失。
八、装箱清单

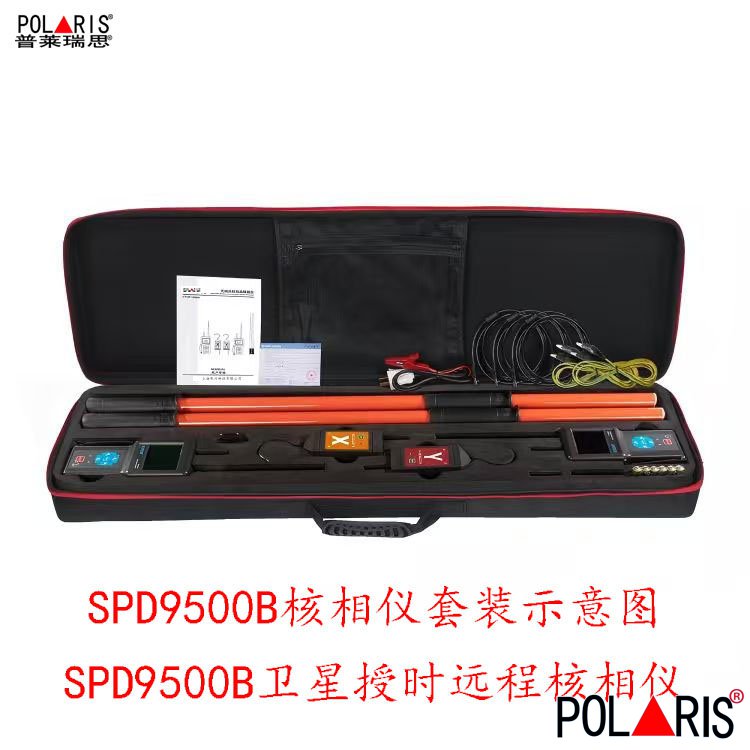

主机 ×2、探测器 ×4、绝缘杆 ×4、探钩 ×4、探针 ×4、环网柜测试线 ×4、充电线 ×2、电源适配器 ×2、工具包 ×2、说明书、软件光盘。
