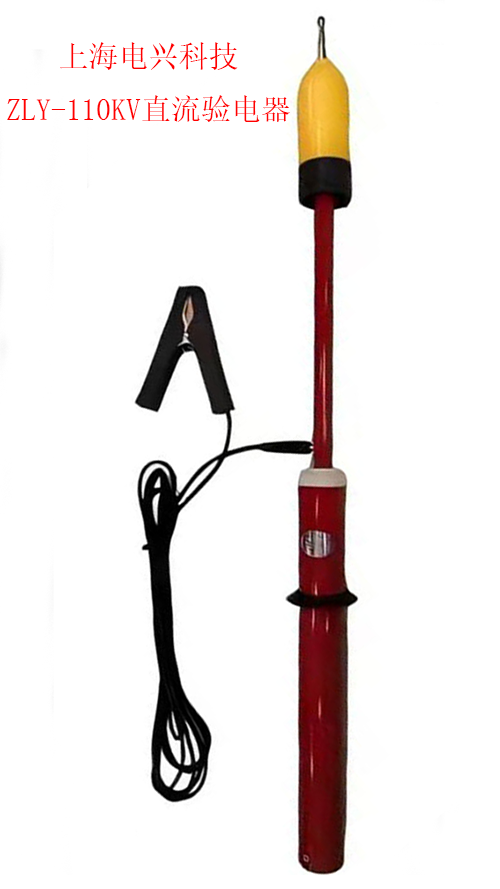

ZLY-110KV 直流验电器：高压直流系统安全 “哨兵”
时间: 2026-05-19 12:41 浏览次数：
高压直流与交流验电存在本质差异：直流电场稳定、无交变特性，普通交流验电器无法适配，易出现误判、漏判。ZLY-110KV 直流验电器专为 **±110kV 直流系统 ** 设计，核心优势如下
ZLY-110KV 直流验电器：高压直流系统安全 “哨兵”，原理・参数・实操全解
在高压直流输电、换流站及光伏电站运维中，验电是确认设备无电、保障检修安全的核心环节。ZLY-110KV 直流验电器作为 110kV 直流系统专用检测工具，凭借高绝缘性能、精准声光报警，成为电力运维人员的必备安全装备。本文从原理、核心参数、实操步骤、安全规范及常见问题 5 大维度，系统拆解这款设备，帮你彻底掌握其应用逻辑。
一、为什么 110kV 直流验电，必须用 ZLY 系列？
高压直流与交流验电存在本质差异：直流电场稳定、无交变特性，普通交流验电器无法适配，易出现误判、漏判。ZLY-110KV 直流验电器专为 **±110kV 直流系统 ** 设计，核心优势如下：1.精准适配直流电场：采用非接触式电场感应技术，可稳定捕捉直流高压电场信号，避免交流干扰误报。
2.高绝缘安全冗余：伸缩绝缘杆采用环氧树脂材质，耐高压、防潮、抗老化，满足 110kV 电压等级绝缘要求。
3.声光双重报警：高亮度 LED 灯光 + 高频蜂鸣音，嘈杂环境、远距离均可清晰识别，避免视觉 / 听觉盲区。
4.严苛环境适配：可在 - 25℃至 + 55℃、相对湿度 20%-96% 环境稳定工作，适配户外、户内多场景。
二、ZLY-110KV 直流验电器核心参数（选型必看）
1.基础规格
(1)适用电压等级：±110kV 直流系统(2)结构形式：伸缩式绝缘杆 + 一体化指示器
(3)绝缘杆长度：收缩态 60cm，完全伸展 200cm（有效绝缘长度≥1.3m）
(4)指示器尺寸：120mm×50mm×30mm
(5)工作电源：内置 9V 锂电池（续航≥500 次自检 + 验电）
2.性能参数
(1)启动电场强度：≤5kV/m（精准触发报警）(2)报警方式：红光闪烁（频率 2 次 / 秒）+ 蜂鸣器（频率 80dB）
(3)绝缘耐压：≥150kV/1min（无击穿、无闪络）
(4)自检功能：一键自检，正常则声光同步报警，异常无响应
(5)接地方式：专用接地引下线 + 接地夹（保证接地可靠）
3.适用场景
(1)110kV 直流输电线路检修(2)换流站直流侧设备（换流器、平波电抗器）验电
(3)大型光伏电站直流升压站运维
(4)直流高压试验设备断电确认KV直流验电器
三、实操步骤：从自检到验电，全程零失误
1. 使用前准备（3 步缺一不可）
(1)外观检查：绝缘杆无裂纹、破损、受潮；指示器外壳完好，无进水、腐蚀；接地引下线无断股、接头牢固。(2)自检测试：按下指示器 “自检” 按钮，若红光闪烁 + 蜂鸣器响，说明设备正常；无响应则禁止使用，需更换电池或检修。
(3)安全防护：穿戴110kV 级绝缘手套、绝缘靴，设专人监护，严禁单人操作。

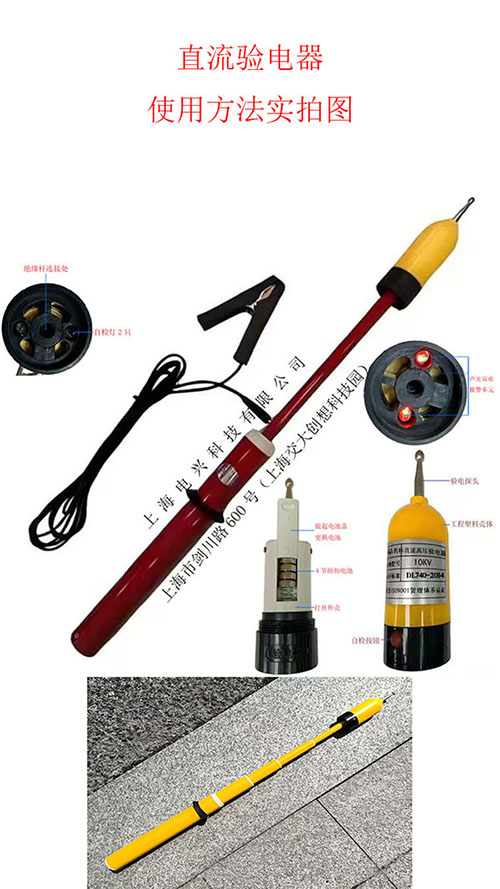

2. 组装与伸展
(1)将指示器对准绝缘杆顶部接口，顺时针旋转固定，确保连接紧密。(2)逐级拉伸绝缘杆，完全伸展并锁定限位装置，严禁缩短绝缘长度操作。
(3)接地引下线一端插入绝缘杆底部插孔，另一端接地夹牢固连接可靠接地点（接地电阻≤4Ω）。

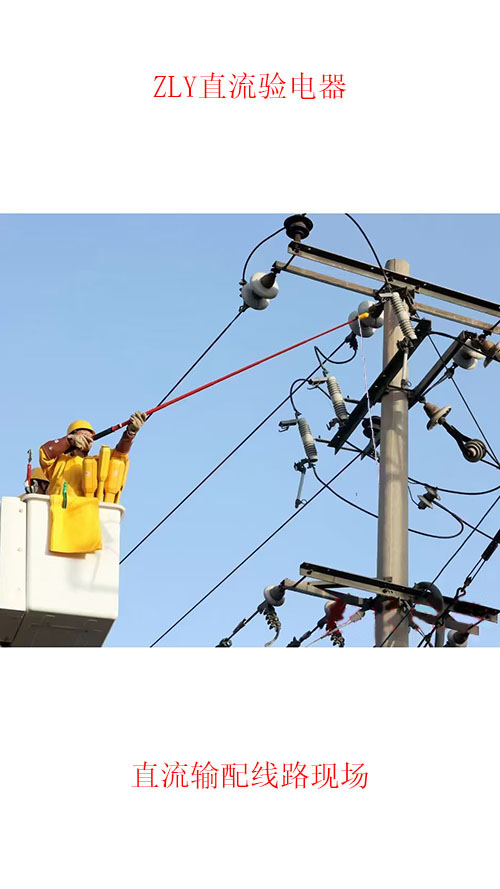

3. 正式验电（核心：慢接近、保距离）
(1)手握绝缘杆护环以下部位，严禁越过护环，人体与带电体保持≥1.5m 安全距离。(2)将验电头由远及近缓慢靠近被测设备（导线、母线、设备外壳），禁止直接接触。
(3)若声光同步报警，判定设备带电；无报警则判定无电，需重复验电 2 次确认。
(4)验电顺序：先验电源侧、后验负荷侧；多层线路先下层、后上层，避免遗漏。
4. 收尾工作
(1)验电完毕，先远离被测设备，再逐级收缩绝缘杆，避免磕碰。(2)拆卸指示器，擦拭绝缘杆表面灰尘、污渍，存入干燥通风处（防潮、防暴晒）。
(3)记录使用时间、地点、设备状态，定期（每半年）送校，确保绝缘性能合格。
四、安全红线：这些错误操作，一次都不能犯
1. 环境禁忌
❌ 雨、雪、雾、沙尘天气户外使用（绝缘性能下降，易漏电）❌ 湿度＞96%、温度＜-25℃或＞55℃环境操作
2. 操作禁忌
❌ 未自检直接使用（设备故障易误判）❌ 缩短绝缘杆、越过护环握持（安全距离不足）
❌ 单人操作、无监护（突发危险无应急）
❌ 验电时直接接触带电体（短路、触电风险）
❌ 电容器、电缆未放电直接验电（储能残余电压伤人）
3. 维护禁忌
❌ 受潮后暴晒、烘烤（绝缘层老化开裂）❌ 用酒精、腐蚀性液体擦拭指示器（损坏电路）
❌ 超期未校（绝缘性能衰减，精度下降）
五、常见问题与解决方案
1. 自检无响应
原因：电池没电、接触不良、指示器故障解决：更换 9V 锂电池，检查电池触点；仍无响应，送修或更换
2. 验电时无报警（已知带电）
原因：绝缘杆未完全伸展、接地不良、电场干扰解决：重新伸展锁定绝缘杆；检查接地引下线连接；远离强电场干扰源重试
3. 误报警（无电时报警）
原因：环境湿度过高、绝缘杆受潮、邻近带电体干扰解决：停止使用，干燥绝缘杆；远离邻近带电体，降低环境湿度后重试
六、总结
ZLY-110KV 直流验电器是 110kV 直流系统运维的安全底线工具，其核心价值在于 “精准验电、杜绝误判、保障人身安全”。实操中，严格遵循 “自检→防护→组装→慢接近验电→收尾维护” 流程，严守安全红线，可最大限度规避风险。
