SPD9500B 卫星授时远程核相仪
产品简介
SPD9500B 卫星授时远程核相仪，采用卫星精准授时，支持500km 超远核相、200m 近距离核相，适配 10V-500kV 全电压，集核相、验电、相序 / 频率检测于一体，彩屏语音播报，适用于变电站、线
订购热线：021-54358329
产品介绍
SPD9500B 卫星授时远程核相仪
说明书
SPD9500B 卫星授时远程核相仪，采用卫星精准授时，支持500km 超远核相、200m 近距离核相，适配 10V-500kV 全电压，集核相、验电、相序 / 频率检测于一体，彩屏语音播报，适用于变电站、线路并网、检修等电力场景。
二、产品细节图（图文标注）

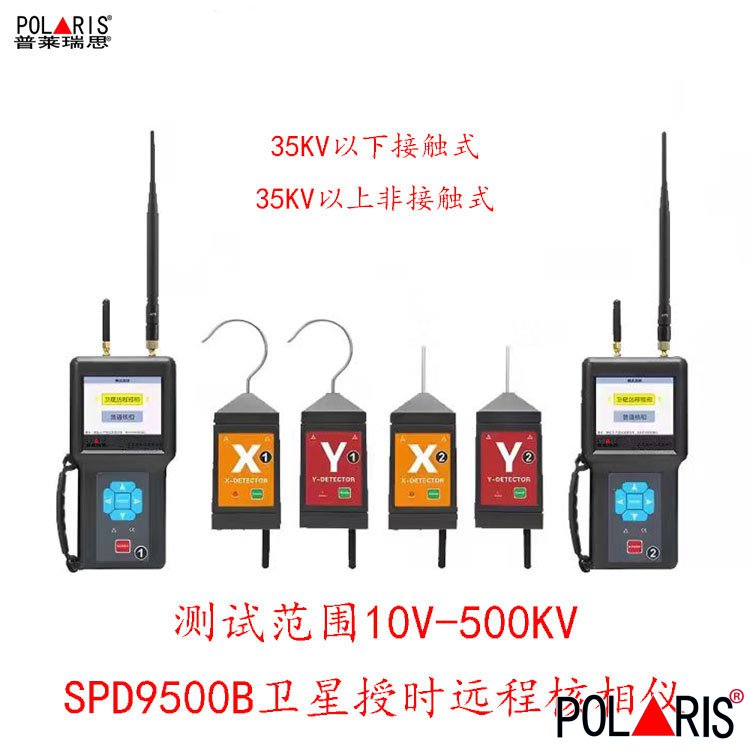

1.整机组合图：主机（接收器）1 台、X 探测器（黄）1 台、Y 探测器（红）1 台、伸缩绝缘杆 2 根、探钩 / 探针、USB 充电线、专用工具包、合格证、说明书2.主机细节：3.5 寸彩色 LCD 屏、POWER 开机 / 关机键、上下选择键、SAVE 存储键、MEM 查阅键、OK 确认键、USB 充电口、卫星天线、语音喇叭、电池仓
3.探测器细节：X/Y 标识、电源开关、信号指示灯、蜂鸣器、探钩接口、充电接口、卫星授时模块、绝缘防护外壳
4.绝缘杆细节：环氧树脂玻璃纤维材质、伸缩锁扣、耐压标识、顶端探钩连接座、手持防滑护套
三、产品性能（核心优势，无极限词）
1.双模式核相：卫星授时远程核相（距离≤500km，跨区域 / 跨变电站精准同步）、普通无线近程核相（距离≤200m，本地快速检测）2.卫星精准授时：内置 GPS / 北斗双模授时模块，授时精度≤20ns，消除远距离相位同步误差，核相结果稳定可靠
3.全电压覆盖：自动适配 AC 10V～500kV 电压等级，支持接触式（≤110kV）、非接触感应式（＞110kV）两种核相方式，安全便捷
4.多功能一体化：集核相、验电、相位测量、频率测量、相序判断、变压器组别检测于一体，一机多用
5.直观显示与提示：3.5 寸彩屏实时显示相位、频率、相序、向量图、卫星信号强度；语音播报 “X 信号正常、Y 信号正常、同相、异相”，操作易上手
6.数据管理：存储 200 组测试数据，USB 接口上传电脑，支持数据导出、报告生成，便于追溯存档
7.续航可靠：主机 / 探测器均采用 3.7V 可充电锂电池，USB 快充，连续工作约 8 10 小时，满足现场长时间作业需求
8.安全防护：绝缘杆满足高压耐压标准，探测器绝缘防护，防电磁干扰，适应复杂电力现场环境
四、产品用材（合规描述）
1.主机外壳：高强度 ABS 工程塑料，抗冲击、耐老化、绝缘性能好，适应户外 / 室内作业环境2.探测器壳体：绝缘阻燃 PC 材质 + 金属电磁屏蔽层，防干扰、防漏电，保障操作安全
3.绝缘杆：环氧树脂玻璃纤维复合材质，拉伸强度高、绝缘性能优异、防潮耐腐蚀，耐压满足 500kV 等级使用要求
4.探测探头：铜合金导电芯 + 绝缘护套，接触导电稳定、非接触感应灵敏，抗氧化、使用寿命长
5.内部电路：工业级元器件，贴片工艺，抗干扰、稳定性强，适应电力现场复杂电磁环境
五、技术参数表（精准规范）
表格| 参数项目 | 规格指标 |
| 产品型号 | SPD9500B |
| 核相电压范围 | AC 10V～500kV（自动适配） |
| 核相模式 | 卫星授时远程模式、普通无线近程模式 |
| 卫星核相距离 | ≤500km（开阔无遮挡） |
| 普通无线核相距离 | ≤200m（开阔无遮挡） |
| 授时精度 | ≤20ns（GPS / 北斗双模） |
| 相位测量范围 | 0.0°～360.0° |
| 相位测量精度 | ≤±10°（23℃±5℃，湿度≤85% RH） |
| 相位分辨率 | 0.1° |
| 频率测量范围 | 45.0Hz～65.0Hz |
| 频率精度 | ≤±2Hz，分辨率 0.1Hz |
| 相别判定标准 | 同相： 20°～+20°；异相：100°～140°、220°～260° |
| 无线传输频率 | 433MHz/315MHz） |
| 电源配置 | 主机：DC3.7V/2600mAh 锂电池；探测器：DC3.7V/1000mAh 锂电池（USB 充电) |
| 连续工作时间 | 约 8 10 小时 |
| 数据存储 | 200 组，掉电不丢失，USB 上传 |
| 显示屏幕 | 3.5 寸彩色 LCD 屏，向量图 + 数字双显 |
| 绝缘杆参数 | 伸缩式，总长约 4.5m，耐压 AC500kV/rms |
| 工作环境 | 温度 10℃～+50℃，湿度≤85% RH（无凝露） |
| 防护等级 | IP54（防尘、防溅水） |
六、产品型号
标准型号：SPD9500B（卫星授时、双模式、500kV、500km 远程核相）型号说明：S 胜绪品牌；P 核相仪；D 卫星授时；9500 系列规格；B 升级款（双模授时、多功能集成）
七、包装规格
标准包装：高强度防水防震仪器箱 / 工具包装箱清单：主机 1 台、X 探测器 1 台、Y 探测器 1 台、伸缩绝缘杆 2 根、探钩 2 个、探针 2 个、USB 充电线 1 根、自校验线 1 条、说明书 1 份、合格证 1 份、检测报告 1 份、专用工具包 1 个
八、5 大核心应用领域
1.电力线路并网核相：跨区域、长距离输电线路、分布式电源并网前相位校验，保障并网安全稳定2.高压变电所 / 开关柜调试：变电站新建、扩建、检修后，高压开关柜、中置柜、环网柜相位 / 相序检测
3.长距离输电线路检修：500kV 及以下高压线路、电缆线路，远距离分段核相、故障定位辅助检测
4.配电网运维检测：城市 / 农村配电网、线路改造、变压器投运前相位核对、相序判断
5.工矿企业供电系统检测：矿山、化工、冶金等企业内部高压供电系统、自备电厂并网相位校验
九、主要用途
1.高压 / 低压线路、电缆、开关柜、变压器的相位核对、同相 / 异相判定2.线路验电、电压等级判断、相序（正序 / 逆序）检测
3.工频频率测量、变压器组别判断
4.跨变电站、跨区域、长距离（≤500km）电力线路远程精准核相
5.电力工程施工、检修、验收、并网的相位安全检测
十、详细信息（操作流程 + 安全规范）
1. 操作流程（标准步骤）
（1）开机自检（必做）
安装电池 / 充电，确保电量充足；连接绝缘杆与探钩 / 探针开启主机、X/Y 探测器电源，放置于开阔处，等待卫星授时（约 1 2 分钟，显示卫星信号≥4 颗为正常）
主机进入自检，语音提示 “X 信号正常、Y 信号正常”，向量图同步，自检通过方可作业
（2）核相操作
卫星远程核相（≤500km）：两台主机分别置于两地待测点，均切换至卫星授时模式，授时成功后，X/Y 探测器分别挂接 / 靠近待测线路，主机实时显示相位差，对比判定同相 / 异相普通近程核相（≤200m）：单主机接收，X/Y 探测器分别检测两条线路，无线传输信号，主机实时显示结果、语音播报
接触式（≤110kV）：探钩直接挂接裸导线；非接触式（＞110kV）：探针靠近导线 5 20cm 感应电场，严禁接触导线
（3）数据存储与导出
测试中按 SAVE 键存储数据；按 MEM 键查阅历史数据；USB 连接电脑导出数据、生成检测报告（4）关机收纳
先关闭探测器，再关闭主机；清洁仪器、收缩绝缘杆，放入专用工具包，干燥通风处存放2. 安全规范（必遵守）
操作人员持证上岗，穿戴绝缘鞋、绝缘手套、安全帽等防护用品，严格执行电力安全规程35kV 以上线路严禁接触，仅使用非接触感应核相；绝缘杆定期做耐压试验，禁止使用破损、受潮绝缘杆
雷雨、大雾、强电磁干扰、潮湿环境禁止使用；更换电池 / 充电必须断电，远离高压带电体
十一、详细介绍
SPD9500B 卫星授时远程高压核相仪，融合卫星双模授时、无线传输、高压感应检测技术，解决传统核相仪距离受限、远距离相位同步误差大的痛点。设备支持 10V 500kV 全电压覆盖、接触 / 非接触双模式，集核相、验电、相位、频率、相序多功能于一体，3.5 寸彩屏 + 语音提示，操作直观、数据精准。适用于电力并网、变电站调试、长距离线路检修等场景，为电力系统安全运行提供可靠检测保障，提升现场作业效率与安全性。十、卫星授时高压核相仪衍生词
卫星授时高压核相仪、远程无线核相仪、SPD9500B 核相仪、500kV 核相仪、500km 远程核相仪、GPS 北斗核相仪、高压线路核相仪、开关柜核相仪、变电站核相仪、电力并网核相仪、无线相位检测仪、高压验电核相仪、长距离核相仪、多功能核相仪十三、售后服务
1.质保服务：产品自出厂之日起，质保 1 年（非人为损坏、正常使用下，免费维修 / 更换）；终身提供成本价维修、技术支持2.技术支持：提供操作培训、现场指导、远程技术咨询、软件升级服务
3.维修服务：故障报修后，48 小时内响应，常规故障 7 个工作日内修复；提供备用机服务（特殊场景）
4.校准服务：可提供仪器计量校准、出具校准报告服务（费用另计）
5.退换规则：产品质量问题，7 天内可退换；人为损坏、使用不当、私自拆机不在质保范围内
十四、常规问题
Q1：SPD9500B 与普通无线核相仪的核心区别是什么？
A：核心区别是卫星授时技术，普通核相仪距离≤200m，SPD9500B 卫星模式可实现≤500km 跨区域核相，授时精度≤20ns，相位同步更精准，解决远距离核相难题，同时保留近程普通核相功能，一机两用。Q2：该仪器适用的最高电压等级是多少？接触 / 非接触如何选择？
A：适用 AC 10V～500kV；≤110kV可采用接触式（探钩挂接裸导线）；＞110kV必须采用非接触感应式（探针靠近导线 5 20cm），保障操作安全。Q3：卫星授时需要什么条件？信号不好时能否使用？
A：需在开阔处（无高楼 / 山体遮挡），等待 1 2 分钟，接收≥4 颗卫星信号即可；信号弱时可切换普通无线近程模式，满足本地核相需求。Q4：仪器续航能力如何？充电方式是什么？
A：主机 / 探测器均为锂电池，USB 接口快充，充满后连续工作约 8 10 小时，满足单日现场作业；低电量时屏幕提示，及时充电即可。Q5：采购后是否提供培训与售后保障？
A：提供操作说明书、视频教程、技术咨询；质保 1 年，终身维修，可上门培训、现场调试，保障设备正常使用。十五、产品基础信息
json{
"@context": "https://schema.org",
"@type": "Product",
"name": "SPD9500B卫星授时远程高压核相仪",
"model": "SPD9500B",
"brand": "胜绪电气",
"description": "采用卫星精准授时技术，实现超远距离高压线路核相、相位/频率/相序/验电一体化测试，适用于电力并网、线路检修、变电所调试等场景",
"image": "SPD9500B主机+探测器+绝缘杆整体图、主机彩屏界面图、X/Y探测器细节图、卫星授时模块图、绝缘杆结构图",
"material": "主机外壳：高强度ABS工程塑料；探测器：绝缘阻燃PC+金属屏蔽层；绝缘杆：环氧树脂玻璃纤维复合材质；探头：铜合金+绝缘护套",
"category": "电力检测仪器>高压核相仪器>卫星授时无线核相仪",
"application": ["电力线路并网核相","高压变电所/开关柜调试","长距离输电线路相位校验","配电网线路检修","工矿企业供电系统相位检测"],
"additionalProperty": [
{"name":"核相电压","value":"AC 10V～500kV"},
{"name":"卫星核相距离","value":"≤500km"},
{"name":"普通无线核相距离","value":"≤200m"},
{"name":"授时精度","value":"≤20ns"},
{"name":"相位精度","value":"≤±10°"}
]}
