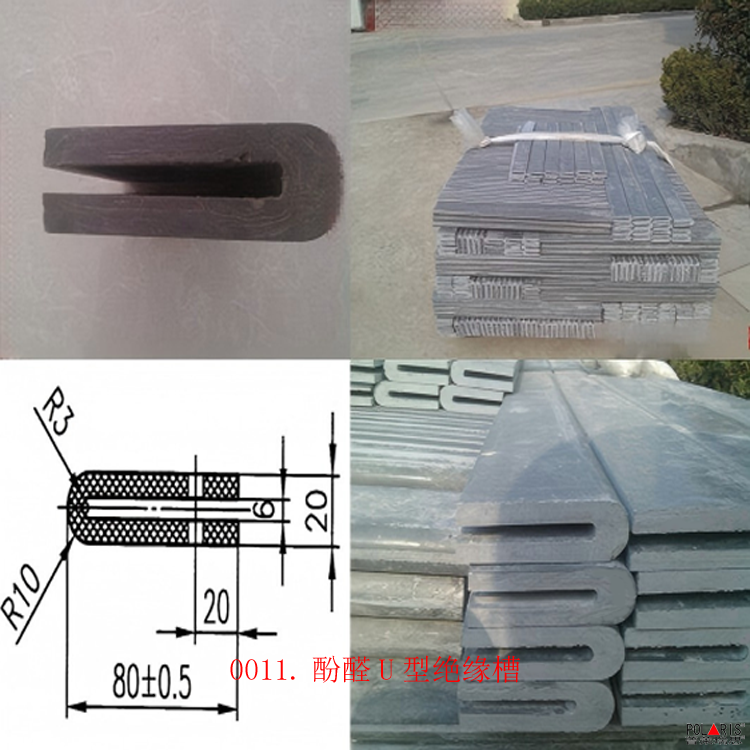

0011.酚醛U型绝缘槽说明书

一、产品概述

酚醛U型绝缘槽是一种采用酚醛树脂和玻璃纤维增强材料经高温模压成型的高性能绝缘材料，主要用于电解铝行业电解槽短路口绝缘隔离。
该产品具有优异的耐高温性能、高机械强度和良好的绝缘特性，在电解铝生产中起到关键的保护作用。

二、技术参数

基本规格

•材质：酚醛树脂+玻璃纤维（3240型）或SMC片状模塑料
•厚度：8mm
•宽度规格：170mm和180mm两种规格（根据立柱位置不同）
•理论重量：9KG型0.81kg/块、12KG型1.39kg/块、15KG型2.20kg/块、22KG型3.80kg/块、30KG型5.54kg/块

物理性能指标

性能指标	单位	标准值
密度	g/cm³	≥1.70-1.90
吸水率	%	≤0.15
拉伸强度	MPa	纵向≥3000，横向≥2200
弯曲强度	MPa	纵向≥3500，横向≥2900
马丁氏耐热性	kgf/cm²	≥200
表面体积电阻系数	Ω·cm	≥10×10¹³
击穿电压	kV/mm	板厚0.5-1mm≥22，板厚1.1-2mm≥20，板厚3mm≥18

电气性能

•允许长期工作温度：170-210℃
•最高短路工作温度：260℃（时间小于5秒）
•耐压等级：10kV-1000kV电压范围
•耐热等级：H级
•阻燃等级：V0级

三、产品特点

1.耐高温性能优异：采用无碱玻璃纤维纱浸润MPI树脂及特殊配料，经设备引拔挤压成型，长期耐热性、耐腐性、阻燃性能够满足电解生产运用
2.机械强度高：由于采取芳纶纤维和玻璃纤维混合连续拉挤，抗拉强度达到1500MPa，远远超过45号精铸钢抗拉强度570MPa指标
3.电气性能优越：电气性能优异，耐压等级为10kV-1000kV电压范围，耐腐蚀性强，抗弯强度高，不容易弯曲
4.表面质量优良：采用进口脱模剂，保证产品表面非常光滑无色差、无毛刺、无划痕
5.节能环保：绝缘性能良好，具有节能、安全、环保、耐用、经济等优点

四、安装方法

安装前准备

1.材料检查：确认绝缘夹板型号与钢轨匹配，检查外观无裂纹、变形、污损
2.工具准备：钻孔机、螺孔倒角工具、砂轮打磨机、扭力扳手（36mm套筒头）、万用表

安装步骤

1.钢轨处理：
•轨端边缘打磨倒角（45°、宽1mm）
•按照工务标准钻螺孔并倒角
•打磨钢轨轨腰至金属色，清除锈斑
•在钢轨螺孔内安置绝缘套管
2.绝缘监测：
•将夹板绝缘作用面朝上，复测两面板间绝缘电阻应≥10MΩ
•试组装接头，确保螺孔对位
3.胶接安装：
•将甲组胶（红色）和乙组胶（绿色）按比例混合，均匀搅拌40次以上
•将胶剂均匀涂在夹板作用面和钢轨轨腰接触面上
•让轨端与绝缘端片密贴，安装夹板
•交替对穿螺栓，螺栓头必须落槽
4.紧固螺栓：
•用扭力扳手按3-4-2-5-1-6顺序逐步拧紧
•扭矩达到设计值Mt()，敲打螺栓头部复拧
•重复紧固过程2次，确保扭矩稳定
5.清理表面：清除余胶，保持外观整洁

安装注意事项

•安装道夹板每个接头先上两个螺栓，每个钢轨头先上一个
•螺栓安装时应先上好弹、平垫圈，开口向下
•鱼尾板与钢轨接触部分及螺栓要涂油
•直线轨道先紧1、6位，再紧3、4位，最后紧2、5位螺栓
•曲线轨道先紧1、6位，再紧2、5位，最后紧3、4位螺栓

五、维护保养

日常检查

•每10天测量一次短路口绝缘值，绝缘电阻值应不低于1MΩ
•运行人员每天要对短路口周围的导电物进行清理
•检查夹板是否有磕碰掉角、受热变色、检测数据不达标等情况

定期保养

1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能

试验周期

•绝缘夹板应每年进行一次工频耐压试验
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压

六、安全注意事项

使用安全

•更换短路口绝缘插板时，必须由所在工区的区长在场进行监护
•换极时短路口护罩要用上，掉下的热块要及时清理走，避免绝缘板被焦化
•运行人员每天要对短路口周围的导电物进行清理

存放要求

•应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方
•避免受潮、受强烈阳光照射或发生化学变化
•应放置在专用箱子或匣子里，防止受潮和磨损

报废标准

当出现以下情况时，应立即更换：
•表面出现裂纹、破损、气泡、变形
•绝缘性能检测不合格
•受热变色严重
•机械强度下降，无法满足使用要求

七、产品应用

酚醛U型绝缘槽主要应用于：
•电解铝行业电解槽短路口绝缘连接
•电力、化工、炼油、阀门、铁路、桥梁、钢构等领域
•变电站、发电厂、配电房等电气设备绝缘保护
•港口铁路能源交通、物流速送、冶金、有色、化工、机械、汽车制造、电力、水利、石油等行业

八、质量保证

产品实行三包服务，对使用过程中发生的问题，供应商应及时给予解决。产品均通过国家质量监督验证，各项指标符合国家标准要求。
