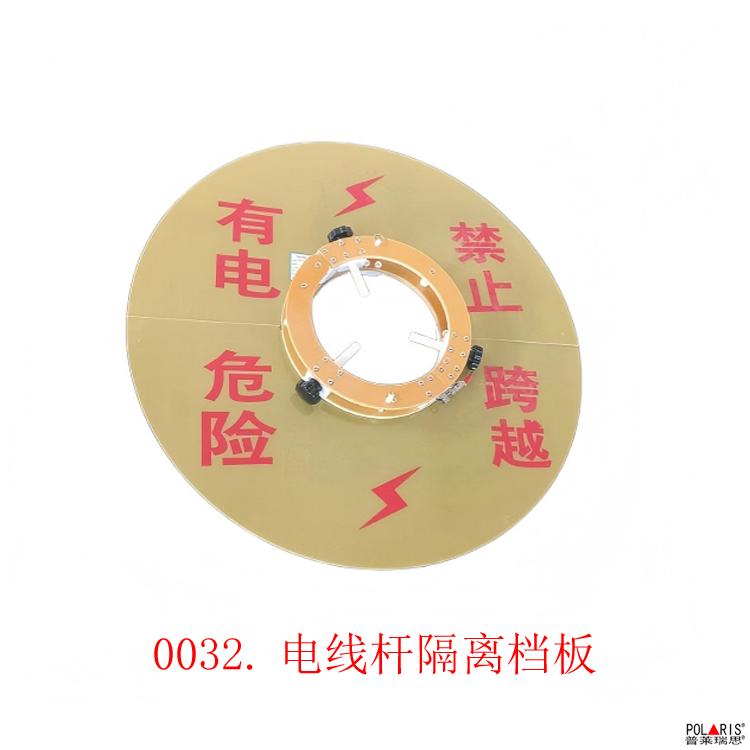

0032.电线杆绝缘隔离挡板使用说明书

欢迎进入上海舒佳电气有限公司|短路接地线网站

全国服务热线

021-54358329

30绝缘产品

产品推荐

0032.电线杆绝缘隔离挡板使用说明书

0001.3240绝缘垫块产品说明书绝缘垫块

0002.L型绝缘板 L型3240环氧绝缘板

0003.MPI复合云母绝缘砖说明书

0032.电线杆绝缘隔离挡板使用说明书

一、产品概述

本产品为环氧树脂材质绝缘挡板，专为10kV及以下电压等级电力线路设计，用于带电作业时隔离相邻相导线或设备，防止误碰带电体。

二、产品特性

材质：高强度环氧树脂与玻璃纤维复合层压板
耐压等级：工频耐压60kV（10kV系统适用）
表面特性：光滑平整无毛刺，边缘倒角处理
机械强度：抗弯强度≥120MPa
环境适应性：耐候性强，-40℃至+120℃稳定工作

三、规格参数

项目	参数值
标准尺寸	1200×230mm
厚度	4mm±0.2mm
重量	约3.5kg
颜色	国际橙（RAL 2003）
适用杆径	Φ190-Φ350mm

四、安装说明‌作业准备‌

确认天气条件：无雨雪、相对湿度≤80%
检查挡板外观：无裂纹、气泡等缺陷
准备专用抱箍组件（含M16不锈钢螺栓）
五、‌安装步骤‌
使用绝缘操作杆将挡板提升至作业位置
将抱箍组件套入电杆，调整至挡板中心高度
螺栓紧固扭矩控制在25-30N·m
安装后检查挡板与带电体间距≥350mm
六、‌安全距离‌
10kV系统：挡板与带电体≥350mm
操作人员与带电体≥0.7m（10kV）

七、使用注意事项

禁止在35kV及以上线路使用
安装前需进行2500V兆欧表绝缘测试
操作时必须使用Ⅱ类绝缘工具
禁止在强风（＞5级）天气安装
使用后需用干燥软布清洁表面

八、维护保养

存储环境：温度-20℃至+40℃，湿度≤75%
清洁方法：中性清洁剂擦拭，禁用有机溶剂
检测周期：每6个月工频耐压测试（40kV/1min）
报废标准：出现贯穿性裂纹或厚度磨损＞10%

九、安全警示

必须配合使用绝缘手套、绝缘靴等PPE
安装过程需有专人监护
严禁单人进行带电安装作业
发现异常放电声立即撤离

十、技术参数表

检测项目	标准要求	实测值
工频耐压	60kV/1min无击穿	65kV/1min通过
冲击耐压	150kV峰值	160kV通过
阻燃性	V-0级	符合
表面电阻	≥10^9Ω	1.2×10^9Ω
