0091.3240绝缘垫块配电柜支撑件

一、产品型号

型号体系：0001.3240（企业编号），对应国标牌号 3240（电工环氧酚醛层压玻璃布板，温度指数 155℃，符合 JB/T 2197、IEC 893-3-2 标准）；可按客户图纸定制厚度、孔径、倒角、异形结构。

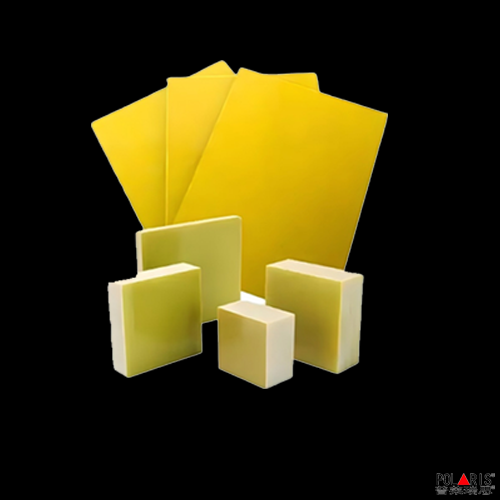

细节实拍与外观特点
主体呈琥珀色 / 淡黄色，表面平整光洁，无气泡、分层、毛刺；边缘切割精度 ±0.05mm特写亮点：层压结构致密，螺丝孔 / 卡槽加工规整，安装面贴合度高，无翘曲变形
二、用材与核心性能
核心用材：选用电工级无碱玻璃布 + 高纯度环氧酚醛树脂，经高温高压模压 / 层压固化成型；无卤、无石棉，环保可追溯；区别于普通 DMC/SMC，3240 板材兼具高机械强度与优异电气绝缘性，长期耐温 155℃，短时可耐受 180℃。
性能优势
电气性能：介电强度≥12kV/mm（垂直层向），体积电阻率≥10¹³ Ω・m，耐电弧≥180s，耐电痕化指数（CTI）≥400，潮湿环境下绝缘性能几乎无衰减
机械性能：弯曲强度≥300MPa，抗压强度高，抗冲击、不易脆裂；可钻孔、攻丝、切割，加工后不分层
环境耐受：阻燃达 UL94 V-0 级；耐油、耐酸碱、抗老化，户外 / 密闭柜内长期使用不变质
工艺优势：生产全程恒温恒湿，每批次均做介电强度、耐温、外观全检

三、标准参数表

表格

参数项	单位	标准值	测试方法
长期使用温度	℃	155	IEC 60216
密度	g/cm³	1.80±0.05	ASTM D792
介电强度（垂直）	kV/mm	≥12	IEC 60243
体积电阻率（23℃）	Ω·m	≥1×10¹³	IEC 60093
阻燃等级	—	UL94 V-0	UL94

四、适用场景

核心用途：作为高压电气设备的绝缘支撑、间隔、定位件；适用于：
变压器、互感器、电抗器的线圈支撑 / 层间绝缘
高压开关柜、GIS、断路器的母线支撑、相间隔离
电机、变频器、光伏逆变器的绝缘垫块 / 隔片
轨道交通、风电、新能源发电设备的电气绝缘结构件
定制景：可按客户设备尺寸定制方形、圆形、异形、带卡槽 / 螺纹的垫块，适配狭小空间与特殊安装需求

五、包装方案

内层：气泡膜，防止刮擦、静电损伤
中层：硬质瓦楞盒 / 纸箱，内衬泡沫，固定产品不晃动；盒外标注型号、规格、数量、批次号、生产日期
外层：出口级加强纸箱，配打包带 / 缠绕膜；可提供中性包装 / 客户品牌包装；防潮标识，适合海运 / 陆运长途运输
附件：每箱附合格证 + 材质报告 + 检测数据，便于客户入库质检

六、使用说明

安装前：清洁安装面，去除油污、灰尘；检查垫块外观无裂纹、损伤；严禁用锤子直接敲击垫块表面，建议用橡胶锤轻敲定位
安装中：紧固螺丝时采用交叉分步拧紧，扭矩适中，避免局部应力过大导致开裂；电气间隙、爬电距离需符合设备电气设计标准；工作温度不超 155℃，避免接触明火
储存：置于干燥、通风、无腐蚀性气体环境，温度 10–30℃，相对湿度 40%–60%；远离热源、化学品；保质期 2 年（妥善储存可延长）

七、售后服务承诺

质保：提供18 个月质保，质保期内非人为损坏、非超温 / 超压使用导致的产品质量问题，免费更换并承担物流费
技术支持：免费提供选型指导、安装建议；可协助客户做电气间隙 / 爬电距离核算；定制件提供 CAD 图纸确认，打样周期 3–5 天
售后响应：24 小时内受理客户反馈；48 小时内给出解决方案；紧急订单可加急配送；提供终身维护咨询，定期回访客户使用情况
追溯体系：每批次产品均有编号，可查询原料批次、生产记录、检测报告
